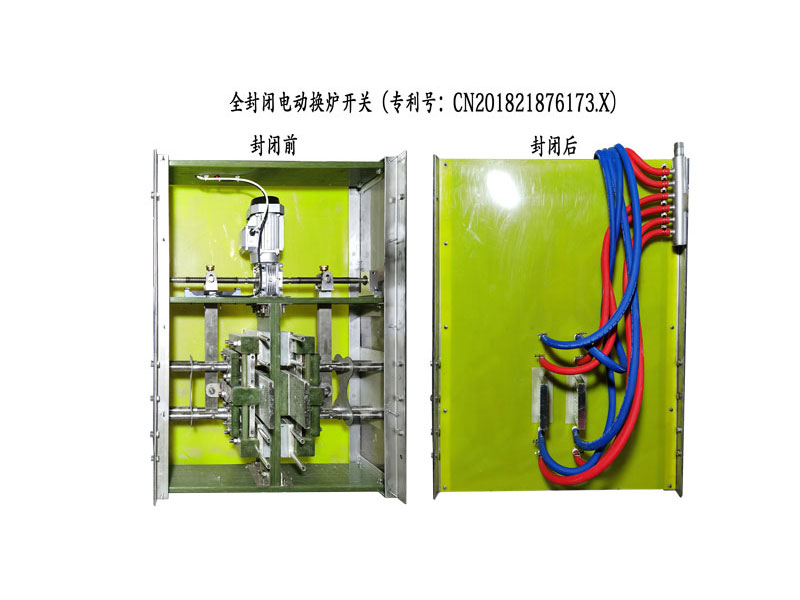

換爐開關的結構描述

換爐開關是一種用于無芯中頻爐的電動快速切換開關，是由靜止塊、活動塊、壓力調節機構、傳動機構和機架組成。

螺栓將靜止塊、接出銅版和機架直接聯接在一起，接出銅版和中頻電源或爐體電纜線相聯接，兩側靜止塊與之對應的的活動塊的接觸面是斜面貼合，活動塊和壓力調節機構中的導向板是由彈簧和螺栓連接的，導向板和渦輪機上的絲桿鉸鏈連接，活動塊上有通水冷卻小孔；壓力調節機構有彈簧、導向板、調節板和行程開關，其中的行程開關通過螺栓和機架固定，傳動機構中的電機帶動蝸輪減速機，而蝸輪減速機的絲桿與活動部分的壓力調節機構中的導向板鉸鏈連接；機架的前后對稱。
